İmge Damar
Boruları, devre yollarını ve kabloları birlikte rotalayan optimizasyon motoru — ilk çizilen hattın ötekileri kilitlediği sıralı çizim yerine bütün hatlar aynı anda yer pazarlığı yapar.
İmge Damar

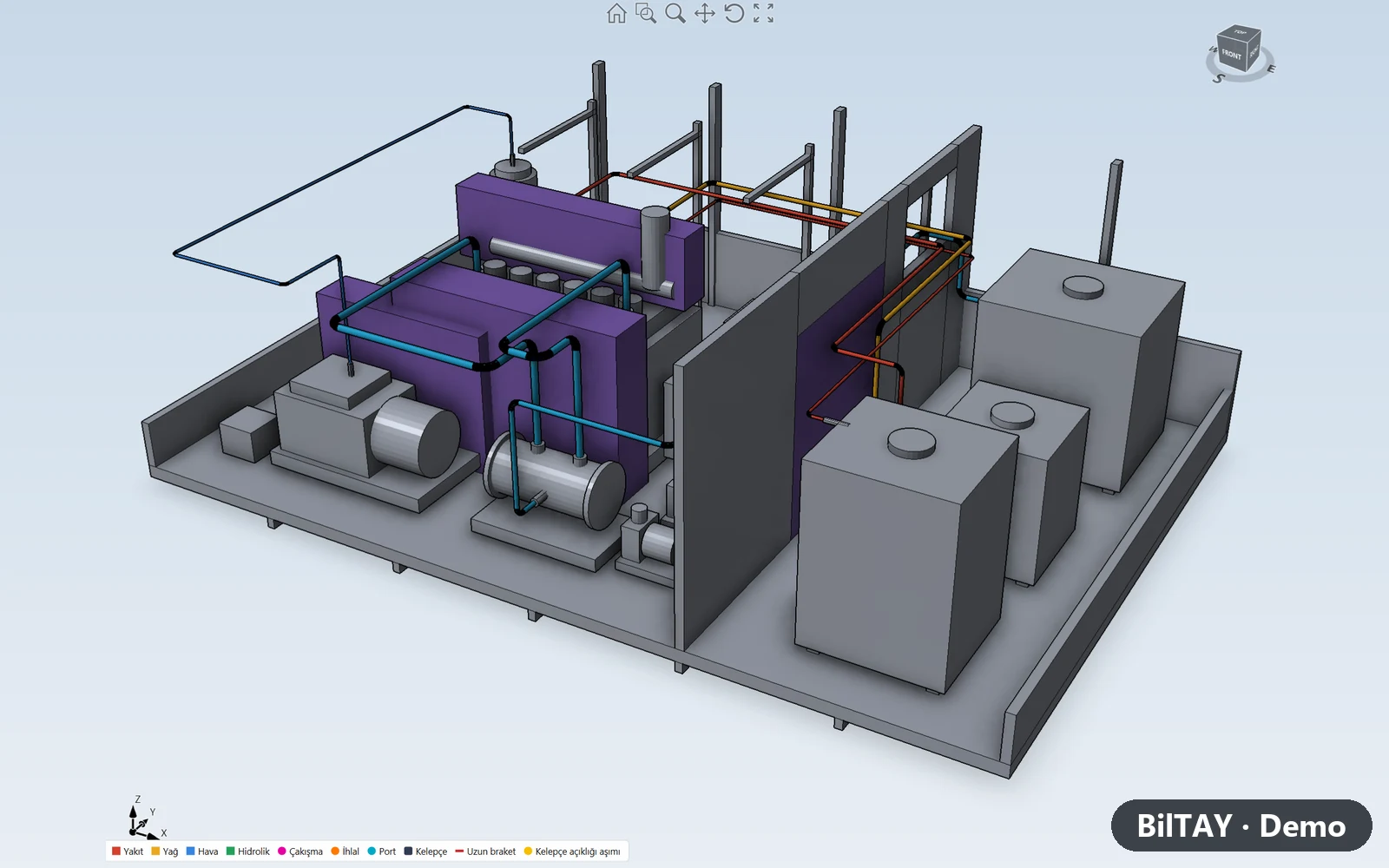

İmge Damar, dar bir hacimde çok sayıda hattın birlikte yerleşmesi gereken işler için geliştirildi: makine dairesindeki yakıt, yağ, su ve hava boruları, bir motorun çevresindeki hatlar ya da bir elektronik kartın izleri. Bu hatlar bugün çoğunlukla birkaç kişi tarafından sırayla çizilir; ilk çizilen hat yolu kapar, sonrakiler onun etrafından dolanmak zorunda kalır.
Damar bütün hatları aynı anda ele alır. Her hat en iyi yolunu arar; aynı yeri isteyen hatlar o bölge pahalılaştıkça birbirleriyle pazarlık eder. Yerleşim, gövdeye, hatlar arasına ve tanımlı bölgelere olan en küçük mesafe kuralları ihlal edilmeden kurulur ve her koşum bugünkü sıralı çizimle yan yana karşılaştırılır.
Aynı müzakere çekirdeği elektronik kartta da çalışır: KiCad kartının izleri birlikte rotalanır ve tasarım kuralı denetimiyle temizlenir. Elektrik panosu kablolaması ile uçak, gemi ve tesis kablo demetleri aynı çekirdeğin sıradaki uygulamalarıdır; bu iki alan geliştirme aşamasındadır.
Temel Özellikler
Bu çözümü güçlü kılan özellikler.
Çok Hattın Birlikte Rotalanması
Borular tek tek değil birlikte rotalanır; aynı yeri isteyen hatlar müzakereyle yer değiştirir. Aynı girdi her koşumda aynı sonucu verir.
Mesafe ve Bölge Kuralları
Gövde yüzeyine, hatlar arasına ve yasak ya da sıcak bölgelere en küçük mesafe tanımlanır. Sert kural ihlal edilirse sonuç kabul edilmez; yumuşak kurallar ağırlıkla değerlendirilir.
Üretilebilir Büküm
Boru çapına göre büküm yarıçapı, bükümler arası düz boy ve uçlardaki düz kısım kurala bağlanır; her büküm maliyete yansır, gereksiz büküm azalır.
Kelepçe Önerisi
Rotalamadan sonra hat boyunca kelepçe yerleri önerilir; boru çapına göre kelepçe aralığı ve yan yana hatlar için ortak blok kelepçe hesaba katılır.
Bugünkü Süreçle Karşılaştırma
Her koşumda sıralı çizim ile birlikte rotalama yan yana raporlanır: toplam boy, büküm, ağırlık, mesafe payı, kural ihlali ve kelepçe sayısı.
Yakınsamayı İzleme
Rotalama turları ekranda oynatılır; hangi hattın hangi turda nereye kaydığı ve çakışmaların nasıl çözüldüğü görülür.
STEP ile CAD Bağlantısı
Model STEP olarak alınır, rotalanmış borular STEP katısı olarak geri verilir; İmge CAD, Inventor, NX ya da SolidWorks'te açılır.
Elektronik Kart Yol Çizimi (KiCad)
Kartın izleri aynı müzakere çekirdeğiyle rotalanır, tasarım kuralı denetimiyle temizlenir ve yollar sadeleştirilir. Bugün komut satırından çalışır; KiCad eklentisi geliştirme aşamasında.
Elektrik Panosu Kablolaması (geliştirme aşamasında)
Pano içindeki kabloların kanal ve klemensler arasında birlikte yollanması; aynı çekirdeğin pano uygulaması.
Kablo Demeti: Uçak, Gemi, Tesis (geliştirme aşamasında)
Demet güzergâhının, demet çapının ve kablo boylarının birlikte çıkarılması; aynı çekirdeğin kablo demeti uygulaması.
Gelişmiş Yetenekler
Kurumsal düzeyde özellikler ve entegrasyonlar.
Arayüzden Ayarlanan Kurallar
Borular, kurallar ve bölgeler uygulamanın sekmelerinden düzenlenir; her değişiklik girildiği anda doğrulanır.
Strateji Yarışı
Birden çok arama stratejisi paralel koşar; kural ihlali ve kaliteye göre en iyi sonuç seçilir.
Doğrulanmış Çıktı
Üretilen STEP dosyası ayrıca denetlenir; kabul ekranı sert ihlal ve çözümsüz hat sayısını açıkça gösterir.
Hızlı ve Tam Koşum
Hızlı koşum tasarım sırasında yön verir, tam koşum son yerleşimi üretir.
Faydalar ve Kullanım Senaryoları
İşletmeniz için somut ve ölçülebilir değer.
İlk Çizen Kazanmaz
Hiçbir hat çizim sırası yüzünden ötekini kilitlemez; yerleşim bütün hatlar için birlikte kurulur.
Kural İhlali Tasarımda Yakalanır
Mesafe ve büküm kuralları rotalamanın parçasıdır; ihlal montajda değil tasarım ekranında görülür.
Karar Sayıyla Verilir
Boy, büküm, ağırlık ve kelepçe sayısı bugünkü süreçle yan yana durur; hangi yerleşimin neden seçildiği görülür.
Tek Çekirdek, Üç Alan
Boru, elektronik kart ve kablo için ayrı motor yazılmaz; bir alandaki iyileştirme ötekilere de geçer.
Uygulama ve Benimseme Süreci
Sorunsuz entegrasyon için uçtan uca destek.
01
Modeli Yükleyin
Makine dairesi, gövde ya da motor modelini STEP olarak açın.
02
Hatları ve Kuralları Tanımlayın
Her hattın başlangıç ve bitiş portunu, çapını ve akışkanını; mesafe ve büküm kurallarını girin.
03
Rotalayın
Hızlı ya da tam koşumu başlatın; turları ekranda izleyin, sonucu bugünkü çizimle karşılaştırın.
04
CAD'e Aktarın
Kabul edilen rotaları STEP olarak CAD'inize alın; boru listesini ve kelepçe önerisini kullanın.
